Состав и назначение
Инкубатор 2.10 подключается к пульту управления БПЛА и состоит из двух блоков. Наземный блок остаётся рядом с оператором, антенный выносится на штатив или мачту. Блоки соединяются коаксиальными линиями, которые входят в комплект.
Антенно-усилительный комплект · 2,4 / 5,8 ГГц
Инкубатор 2.10
Двухдиапазонный выносной антенно-усилительный комплект для каналов управления БПЛА. Усиливает сигнал на 2,4 и 5,8 ГГц и позволяет установить антенну на удалении до 45 м от оператора.
Консультация, стоимость и коммерческое предложение — по email.
- 2,4–2,5 и 5,0–5,925 ГГц
- 2 диапазона
- ≈10 Вт на канал — выходная мощность
- ≥40 dBm
- вынос антенны от оператора
- до 45 м
- автономность наземного блока
- до 15 ч
Основные цифры
Ключевые характеристики
-
4 усилителя
Усилительный тракт
По два усилителя в антенном и наземном блоках
-
30 / 32 dB
TX‑усиление
На 2,4 и 5,8 ГГц, допуск ±3 dB
-
до 10,5 dBi
Усиление антенны
Заявленный максимум; ≈9,5 dBi на 2,4 ГГц, ≈8,8–9,0 dBi на 5,8 ГГц
-
≤3,5 dB
Коэффициент шума
RX‑усиление — 20 ±2 dB
-
IP65
Степень защиты
Анодированный алюминий, радиопрозрачный кожух антенны
-
≈2,15 кг
Масса антенного блока
Габариты 278 × 182 × 63 мм
Назначение
Что такое Инкубатор 2.10
Комплект оборудования, который усиливает сигнал каналов управления БПЛА и позволяет установить антенну отдельно от оператора — там, где условия для радиосвязи лучше.
Зачем два диапазона
Системы управления БПЛА работают в разных участках спектра: на 2,4 ГГц, в диапазоне 5 ГГц или в обоих. Комплект усиливает сигнал в полосах 2,4–2,5 и 5,0–5,925 ГГц, поэтому при смене рабочего диапазона не приходится собирать отдельную схему или менять оборудование.
Зачем разносить блоки
Антенну выгодно поднимать выше и ставить дальше от препятствий, а оператору удобнее работать в другом месте. Антенный блок выносится на расстояние до 45 м. Длинная кабельная линия вносит затухание, поэтому усиление распределено по тракту: два усилителя работают в наземном блоке и два — в антенном.
Почему важны кабели в комплекте
Линии не нужно подбирать и изготавливать отдельно. В поставку входят шесть взаимозаменяемых сегментов RG8/U по 15 м с разъёмами N (male), два кабеля LLMR240 для пульта, пигтейлы и кронштейны для пультов DJI и UCO. Длина набирается сегментами, а повреждённый участок заменяется отдельно.
Блок у оператора

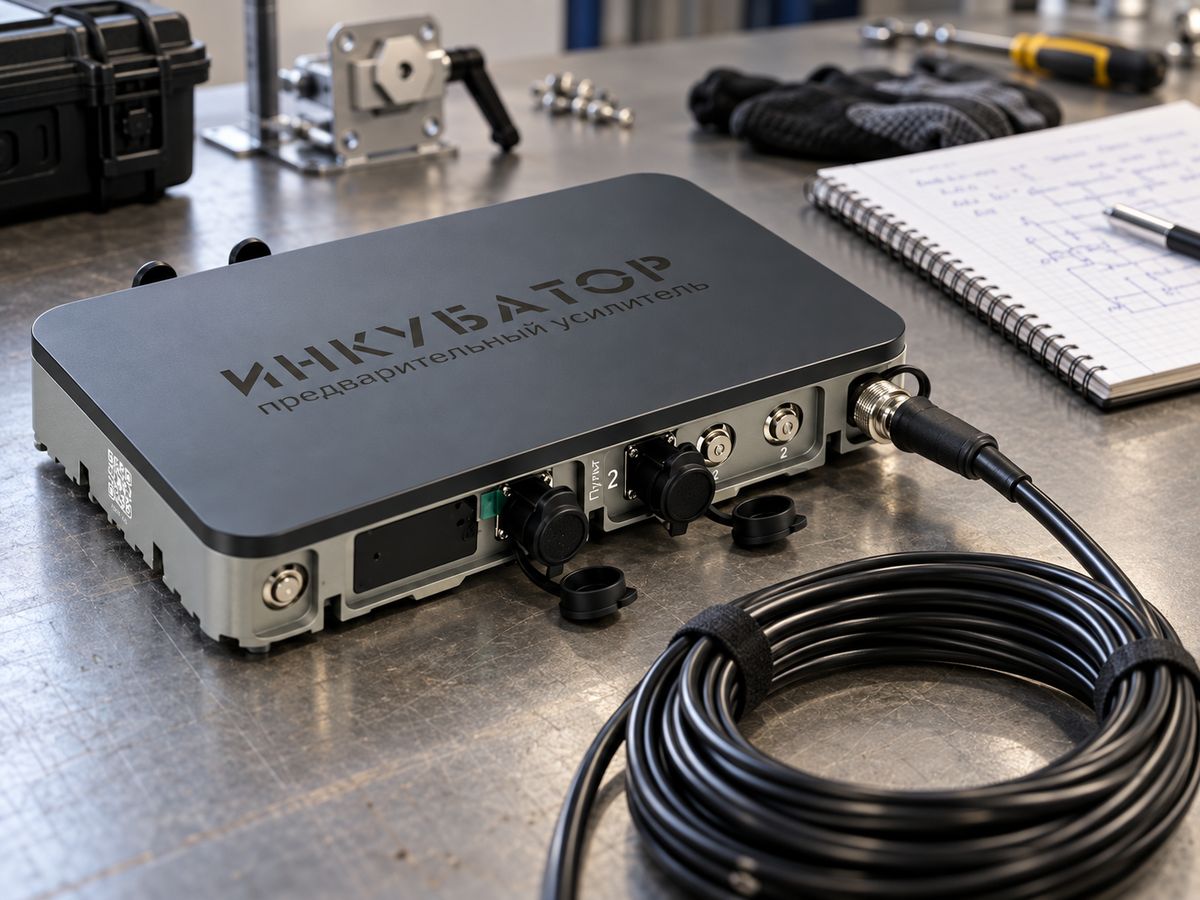

Наземный блок
Подключается к пульту двумя кабелями LLMR240 и остаётся рядом с оператором.
- 2 усилителя
- Встроенный аккумулятор, автономность до 15 ч
- Зарядка и питание через USB‑C
- Органы управления и индикации состояния и питания
Выносной блок
Антенный блок

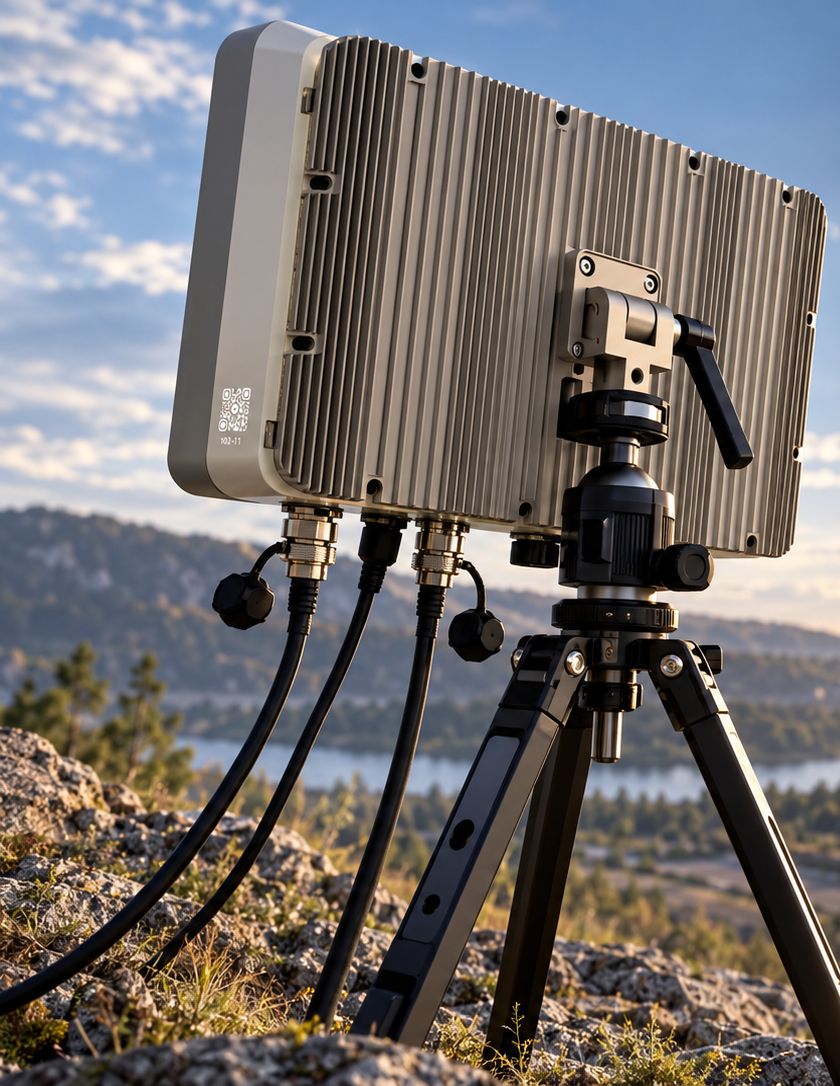

Устанавливается на штатив или мачту. Антенны встроены в корпус блока.
- 2 усилителя
- Панельные направленные антенны, поляризация вертикальная + горизонтальная
- 278 × 182 × 63 мм, ≈2,15 кг
- Звуковая индикация подачи питания
в 3–4 раза Заявленное увеличение дальности связи. Фактический результат зависит от рельефа, помеховой обстановки и используемого оборудования.
Радиочасть
Рабочие диапазоны
Два диапазона объединены в одном комплекте: одни и те же блоки и кабельные линии работают и на 2,4, и на 5 ГГц.
2,4–2,5 ГГц
5,0–5,925 ГГц
Диапазон 1
2,4–2,5 ГГц
Широкий луч антенны: 70° по горизонтали и 40° по вертикали.
- TX‑усиление
- 30 ±3 dB
- RX‑усиление
- 20 ±2 dB
- Усиление антенны
- ≈9,5 dBi
Значения усиления и ширины луча приведены для 2,4 ГГц.
Диапазон 2
5,0–5,925 ГГц
Более узкий луч: 55° по горизонтали и 19° по вертикали — антенну наводят точнее.
- TX‑усиление
- 32 ±3 dB
- RX‑усиление
- 20 ±2 dB
- Усиление антенны
- ≈8,8–9,0 dBi
Значения усиления и ширины луча приведены для 5,8 ГГц. В границы диапазона попадают участки 5,2 и 5,8 ГГц.
- Стандарты
- IEEE 802.11 a/b/g/n
- Ширина канала
- 20 / 40 / 80 МГц
- Тип связи
- TDD
- Поляризация
- Вертикальная + горизонтальная
- Волновое сопротивление
- 50 Ом
- Максимум усиления антенны
- до 10,5 dBi, заявленный
Архитектура
Как устроен комплекс
Сигнал идёт от пульта через наземный блок и кабельную линию к антенному блоку. Всё, что находится между пультом и эфиром, входит в комплект.
У оператора
Пульт управления
Оборудование оператора
2 × 2 м LLMR240
Наземный блок
- 2 усилителя
- АКБ, до 15 ч
до 45 м RG8/U · 50 Ом · N (male)
Выносная часть
Антенный блок
- 2 усилителя
- Штатив или мачта
Антенны
- Панельные направленные
- Встроены в блок
- Питание наземного блока: встроенный аккумулятор, зарядка и питание через USB‑C
- Внешнее питание: 110–240 В AC, силовой кабель 50 м в комплекте
-
Блоки можно разнести
Антенный блок устанавливается отдельно от оператора — на расстоянии до 45 м.
-
Длинные кабельные линии
Шесть сегментов RG8/U по 15 м образуют линии нужной длины; силовой кабель — 50 м.
-
Гибкое размещение

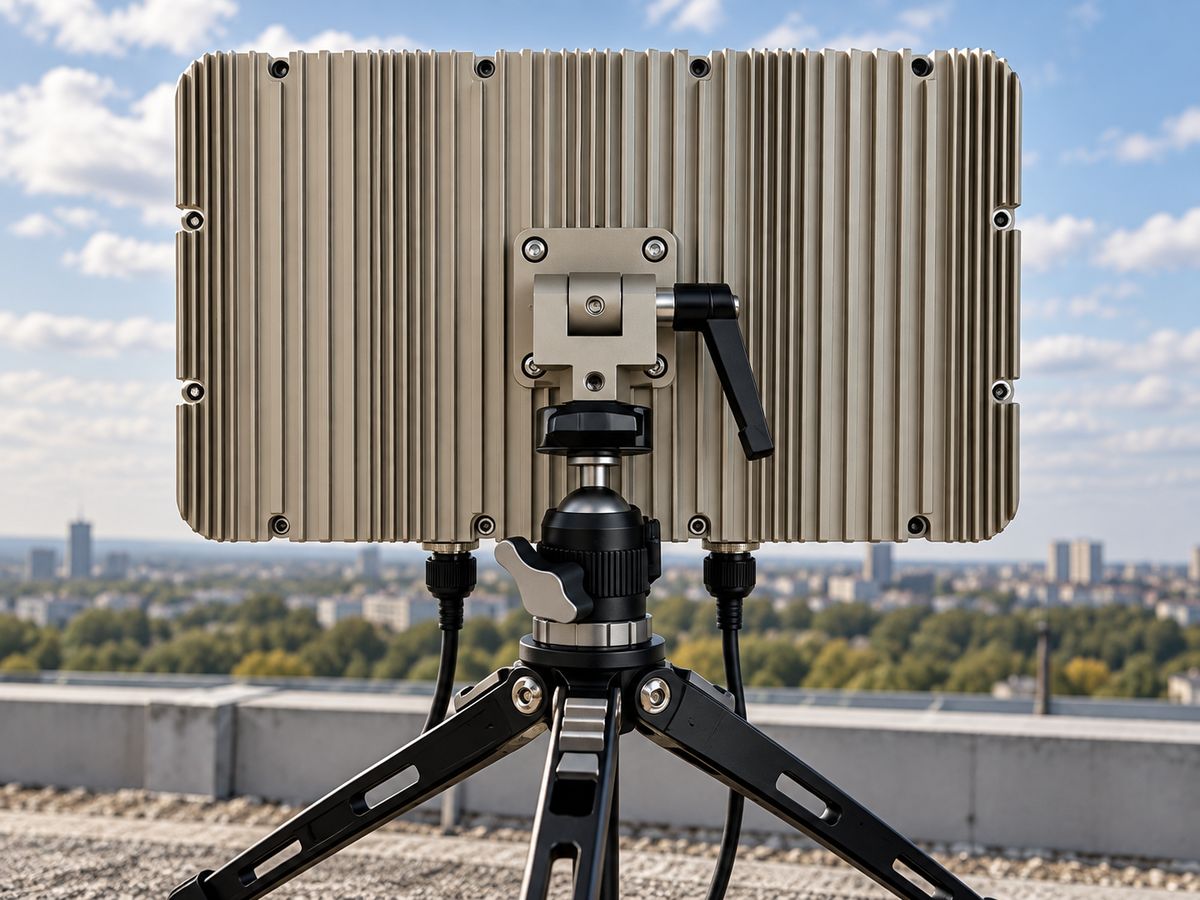

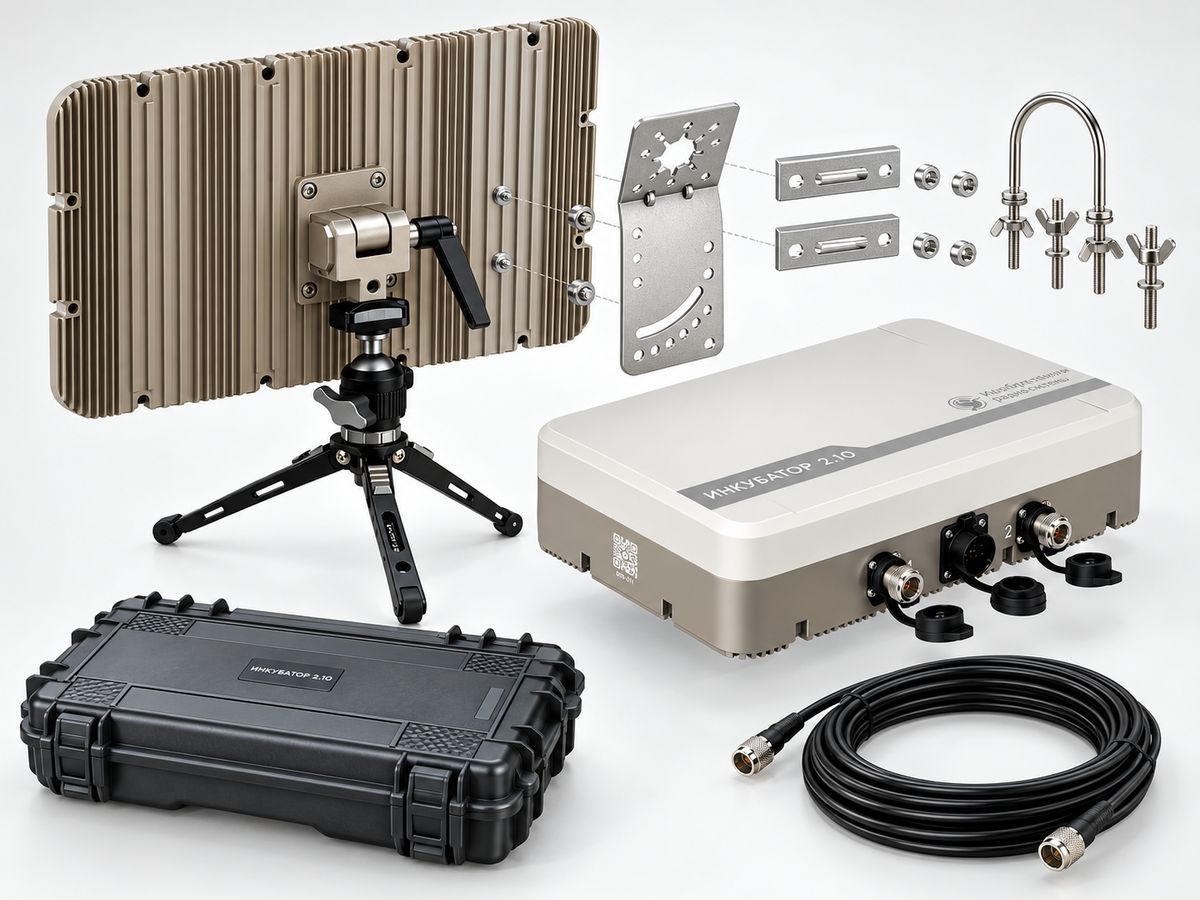

Быстросъёмный кронштейн для штатива с регулировкой вертикального угла и кронштейн на мачту диаметром 20–75 мм.
-
Соединители в комплекте

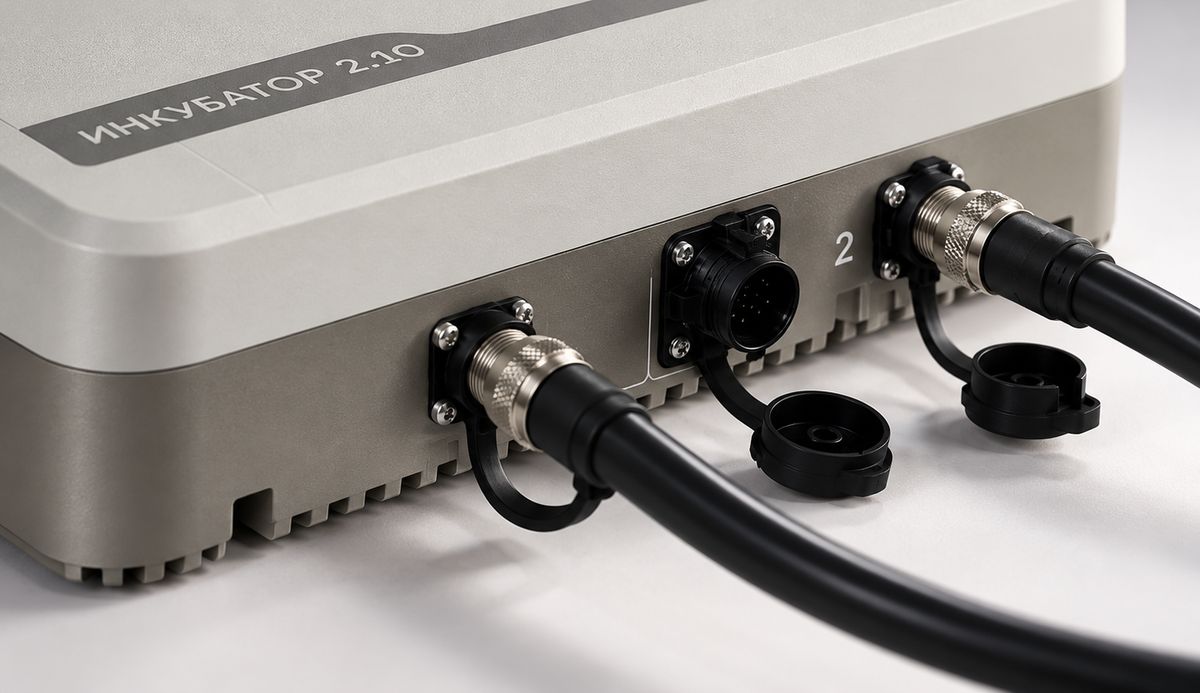

Разъёмы N (male) на сегментах, два кабеля LLMR240, пигтейлы и кронштейны для пультов DJI и UCO.
Преимущества
Что это даёт на практике
Каждый пункт следует из технических характеристик комплекта.
-
Два диапазона в одном комплекте
Полосы 2,4–2,5 и 5,0–5,925 ГГц закрыты одним набором блоков и кабелей. Менять оборудование при переходе между диапазонами не требуется.
-
Усиление на передачу и приём
TX‑усиление — 30 ±3 dB на 2,4 ГГц и 32 ±3 dB на 5,8 ГГц, RX‑усиление — 20 ±2 dB. Коэффициент шума не превышает 3,5 dB.
-
Около 10 Вт на канал
Максимальная выходная мощность — не менее 40 dBm. В тракте четыре усилителя: по два в наземном и антенном блоках.
-
До 15 часов автономной работы
Наземный блок работает от встроенного аккумулятора и заряжается через USB‑C. Предусмотрено и внешнее питание от сети 110–240 В AC.
-
Исполнение для работы на улице
Степень защиты IP65. Корпуса блоков — из анодированного алюминия, антенна закрыта радиопрозрачным пластиковым кожухом.
-
Ремонтопригодные линии
Коаксиальная линия собирается из взаимозаменяемых сегментов по 15 м. Повреждённый участок меняется отдельно, без замены всей линии.
-
Комплектная поставка
Блоки, кабели, пигтейлы, крепления, инструмент и блок питания поставляются вместе, в прочном кейсе с ложементами.
-
Нужны подробности?
Ответим на вопросы по характеристикам и подготовим коммерческое предложение.
Запросить предложение
Параметры
Технические характеристики
45 параметров в 9 разделах. Раздел сворачивается по нажатию на заголовок.
Радиочастотные характеристики
6
| Параметр | Значение |
|---|---|
| Рабочий диапазон 1 | 2,4–2,5 ГГц |
| Рабочий диапазон 2 | 5,0–5,925 ГГц |
| Количество каналов управления | 2 канала |
| Стандарты | IEEE 802.11 a/b/g/n |
| Ширина канала | 20 / 40 / 80 МГц |
| Тип связи | TDD |
Усилительные модули
8
| Параметр | Значение |
|---|---|
| Количество усилителей | 4 шт. По 2 усилителя в антенном и наземном блоках |
| Входная мощность | 0–26 dBm |
| Максимальная выходная мощность | ≥40 dBm (≈10 Вт) Значение относится к каналу |
| TX‑усиление, 2,4 ГГц | 30 ±3 dB |
| TX‑усиление, 5,8 ГГц | 32 ±3 dB |
| RX‑усиление, 2,4/5,8 ГГц | 20 ±2 dB |
| Коэффициент шума | ≤3,5 dB |
| Частотная неравномерность | ±4 dB |
Антенна
8
| Параметр | Значение |
|---|---|
| Тип антенны | Панельная направленная Встроена в антенный блок |
| Усиление антенны, 2,4 ГГц | ≈9,5 dBi |
| Усиление антенны, 5,8 ГГц | ≈8,8–9,0 dBi |
| Заявленный максимальный коэффициент усиления | до 10,5 dBi |
| Ширина луча, 2,4 ГГц (гор./верт.) | 70 / 40 град. |
| Ширина луча, 5,8 ГГц (гор./верт.) | 55 / 19 град. |
| Поляризация | Вертикальная + горизонтальная |
| Волновое сопротивление | 50 Ом |
Питание
3
| Параметр | Значение |
|---|---|
| Автономность наземного блока | до 15 ч Встроенный аккумулятор |
| Зарядка / питание наземного блока | USB‑C Блок питания USB‑C в комплекте |
| Внешнее питание | 110–240 В AC; штатная сеть 220 В |
Эксплуатационные параметры
3
| Параметр | Значение |
|---|---|
| Максимальный вынос антенны от оператора | до 45 м |
| Заявленный радиус работы без точной наводки | до 1000 м Заявленное значение |
| Заявленное увеличение дальности связи | в 3–4 раза Заявленное значение |
Кабельная инфраструктура
5
| Параметр | Значение |
|---|---|
| Основная коаксиальная линия | 6 × 15 м RG8/U, 50 Ом, разъёмы N (male) Взаимозаменяемые сегменты |
| Кабели подключения пульта | 2 × 2 м LLMR240 |
| Силовой кабель | 50 м, 220 В |
| Пигтейлы и кронштейны | 1 комплект Для пультов DJI и UCO |
| Замена повреждённого кабеля | Посегментная замена 15‑метрового участка RG8/U |
Физические параметры и конструкция
7
| Параметр | Значение |
|---|---|
| Габариты антенного блока | 278 × 182 × 63 мм |
| Масса антенного блока | ≈2,15 кг |
| Степень защиты | IP65 |
| Материал блоков | Анодированный алюминий; радиопрозрачный пластиковый кожух антенны |
| Штатное крепление | Быстросъёмный алюминиевый кронштейн для штатива, регулировка вертикального угла |

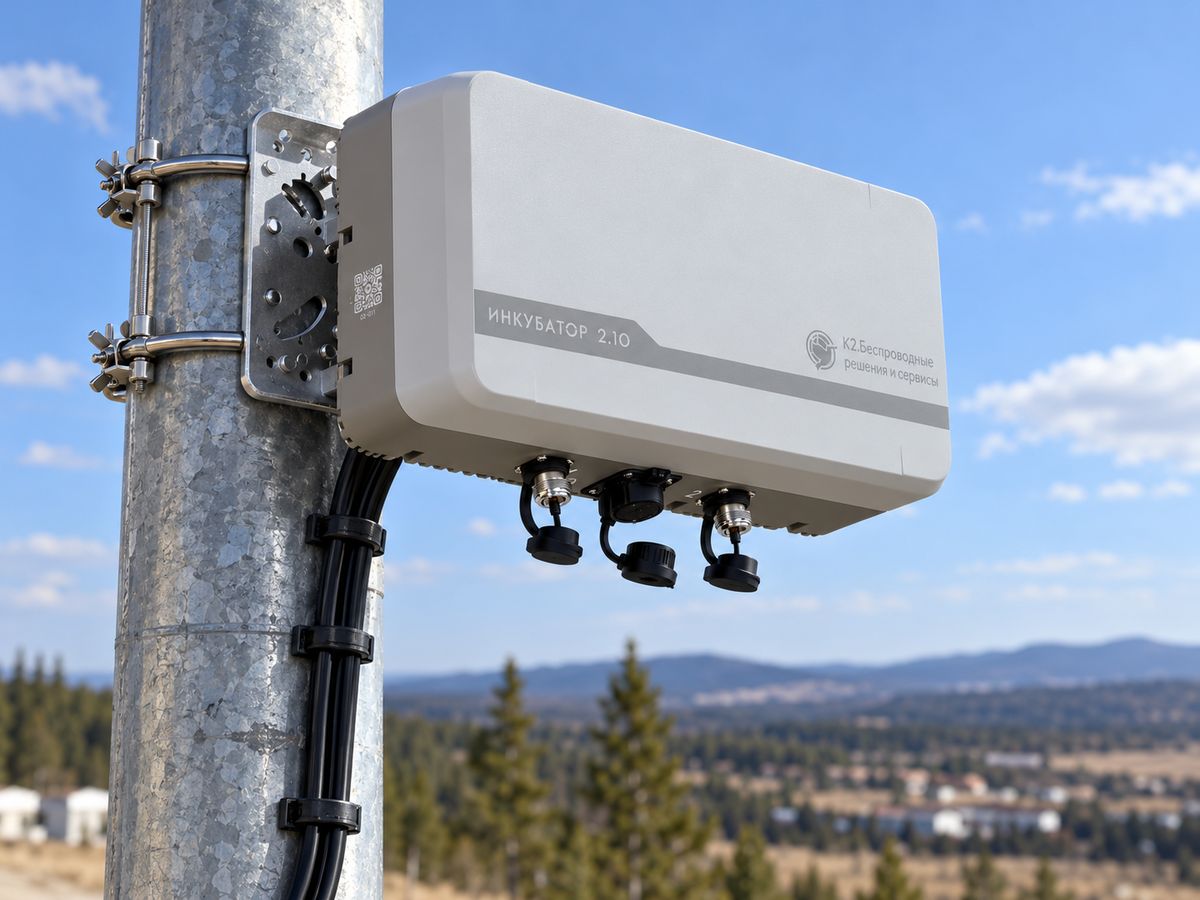

| Крепление на мачту | Кронштейн для трубы диаметром 20–75 мм |
| Транспортировочная упаковка | Прочный пластиковый кейс с внутренними ложементами |
Индикация и управление
2
| Параметр | Значение |
|---|---|
| Антенный блок | Звуковая индикация подачи питания; без внешней световой индикации |
| Наземный блок | Органы управления и индикации состояния/питания |
Общая информация
3
| Параметр | Значение |
|---|---|
| Наименование | Инкубатор 2.10 |
| Тип изделия | Двухдиапазонный выносной антенно-усилительный комплект для каналов управления БПЛА |
| Поддерживаемые платформы | DJI, Autel, UCO, цифровые FPV |
Заявленные значения зависят от условий применения: рельефа, помеховой обстановки и используемого оборудования. Параметры, которых нет в таблице, уточняйте по email: info@incubator-2-10.ru.
Поставка

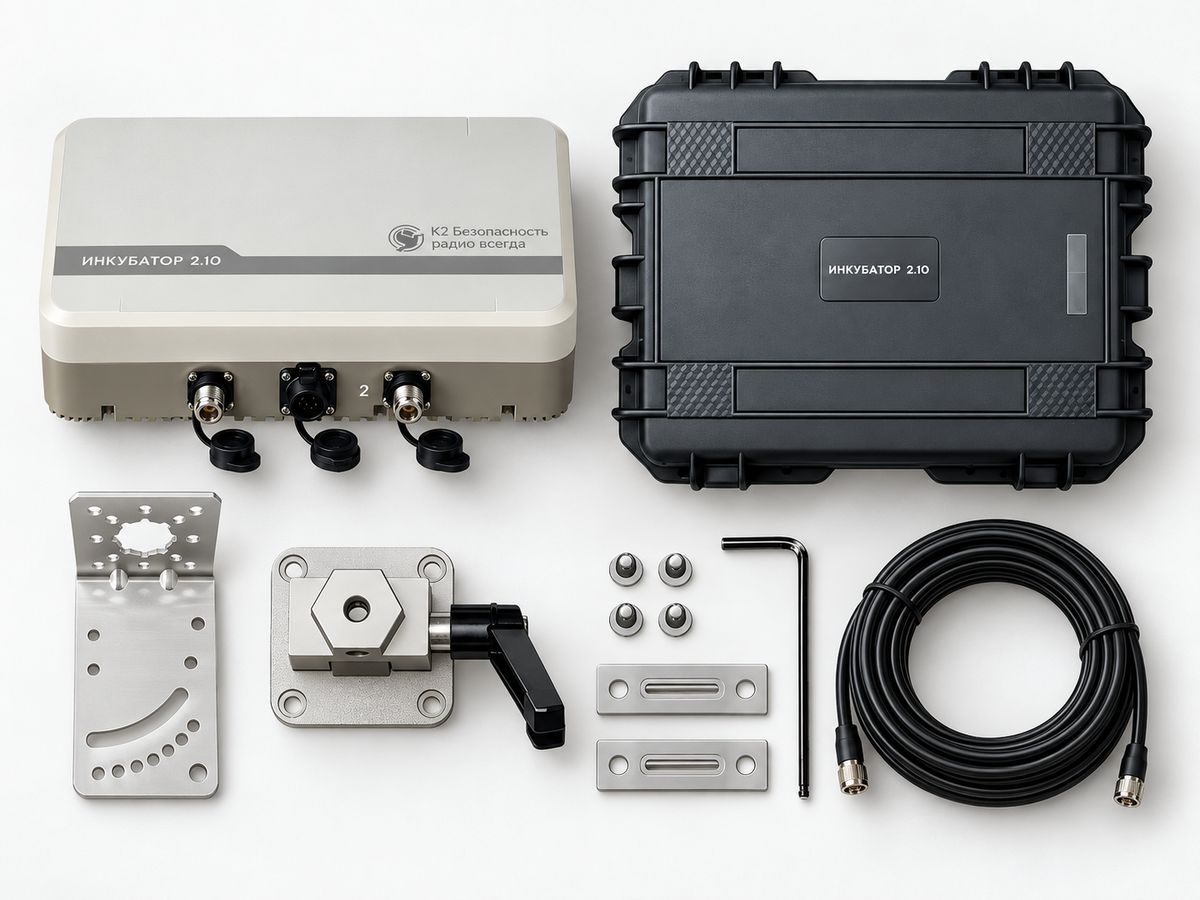

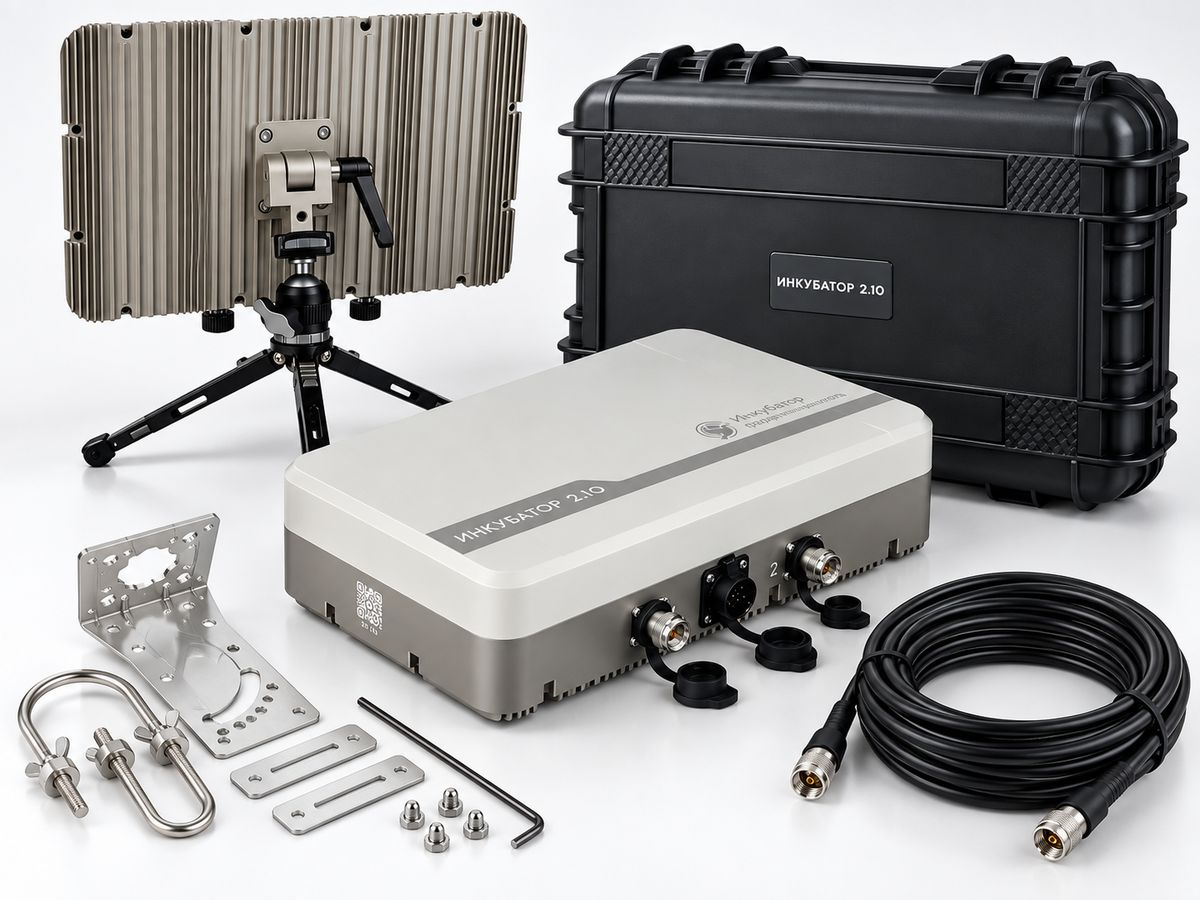

Что входит в комплект
Комплект поставляется не одним блоком, а полным набором оборудования: усилительные блоки, кабельные линии, крепления, питание и кейс. Всего 11 позиций.
| Поз. | Комплектующая | Количество / длина |
|---|---|---|
| 01 | Антенный блок с двумя усилителями Встроенные направленные антенны, кронштейн | 1 шт. |
| 02 | Наземный блок с двумя усилителями и АКБ Автономность до 15 ч | 1 шт. |
| 03 | Коаксиальный кабель RG8/U 50 Ом Разъёмы N (male), взаимозаменяемые сегменты | 6 × 15 м |
| 04 | Кабель LLMR240 Подключение пульта к наземному блоку | 2 × 2 м |
| 05 | Пигтейлы и кронштейны Для пультов DJI и UCO | 1 комплект |
| 06 | Инструмент Для монтажа и обслуживания | 1 комплект |
| 07 | Маскировочные ленты Штатная комплектация | 1 комплект |
| 08 | Силовой кабель 220 В Для внешнего питания | 50 м |
| 09 | Блок питания USB‑C Для наземного блока | 1 шт. |

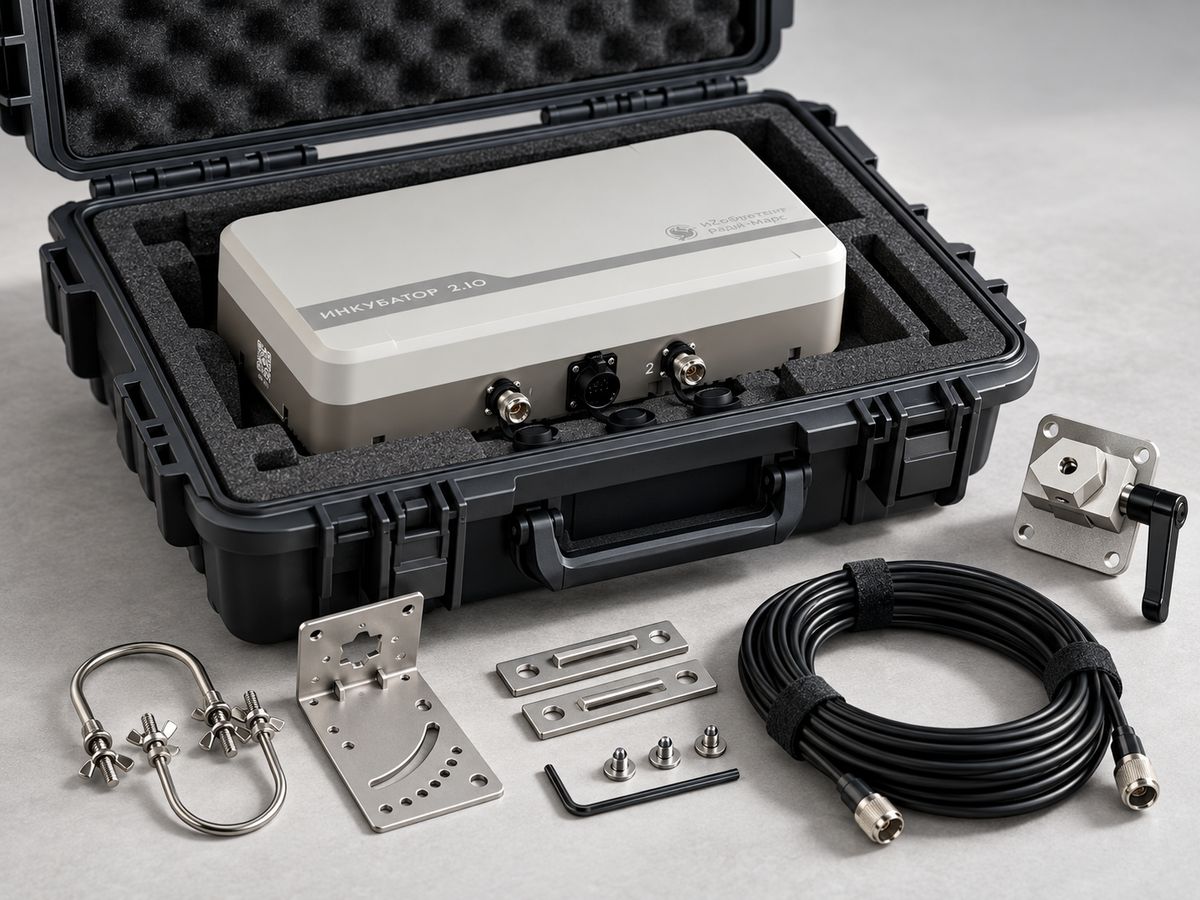

| 10 | Транспортировочный кейс С внутренними ложементами | 1 шт. |
| 11 | Кронштейн на мачту Для трубы Ø20–75 мм | 1 шт. |
Кабельная инфраструктура
Кабельные линии и выносное размещение
Кабели входят в комплект. Длина линии набирается сегментами, поэтому антенный блок можно поставить рядом с оператором или вынести на полную длину.
-
6 × 15 м
Коаксиальный кабель RG8/U 50 Ом, разъёмы N (male), взаимозаменяемые сегменты
-
2 × 2 м
Кабель LLMR240 Подключение пульта к наземному блоку
-
50 м
Силовой кабель 220 В Для внешнего питания
-
до 45 м
Вынос антенны Максимальное расстояние от оператора
Коаксиальная линия RG8/U
до 45 м
Силовой кабель 220 В
50 м
Кабель пульта LLMR240
2 м
Питание
Автономная работа
до 15 ч
Наземный блок оснащён встроенным аккумулятором и не привязан к розетке.
-
Аккумулятор
Встроен в наземный блок. Автономность — до 15 часов.
-
USB‑C
Зарядка и питание наземного блока. Блок питания USB‑C входит в комплект.
-
110–240 В AC
Внешнее питание, штатная сеть 220 В. Силовой кабель 50 м в комплекте.
Тип и ёмкость аккумулятора уточняйте по email: info@incubator-2-10.ru
Применение
Для каких задач подходит комплекс
Комплект рассчитан на профессиональную работу с беспилотными системами — там, где антенну нужно разместить отдельно от оператора, а каналу управления требуется запас по уровню сигнала.
-
Профессиональная эксплуатация БПЛА
Работа с пультами и цифровыми системами управления в диапазонах 2,4 и 5,8 ГГц.
-
Аэросъёмка
Съёмочные работы, при которых оператор и антенна находятся в разных точках площадки.
-
Мониторинг объектов
Наблюдение за площадными и протяжёнными объектами с постоянной позиции оператора.
-
Обследование территорий
Облёты участков со сложным рельефом или застройкой, где антенну выгодно поднять на мачту.
-
Технические и промышленные работы
Инспекция сооружений и инфраструктуры с установкой антенного блока на штатив или мачту.
-
Удалённое размещение радиооборудования
Задачи, в которых антенный блок выносится на расстояние до 45 м от оператора.
Эксплуатация радиоэлектронных средств должна соответствовать требованиям законодательства о связи, действующим в регионе применения.
Совместимость
С каким оборудованием работает
Совместимость определяется используемыми рабочими частотами и конфигурацией радиотракта.
Перечень платформ взят из характеристик изделия и не означает совместимости с каждой моделью. Для конкретного пульта важны рабочие диапазоны, уровень сигнала на входе усилителей и способ подключения к комплекту.
Уточнить совместимость по email: info@incubator-2-10.ruПоддерживаемые платформы
- DJI
- Autel
- UCO
- Цифровые FPV
Рабочие диапазоны
- 2,4–2,5 ГГц
- 5,0–5,925 ГГц
- Стандарты
- IEEE 802.11 a/b/g/n
- Ширина канала
- 20 / 40 / 80 МГц
- Тип связи
- TDD
- Входная мощность
- 0–26 dBm
- Подключение пульта
- 2 кабеля LLMR240 по 2 м; пигтейлы и кронштейны для пультов DJI и UCO
Сервис
Гарантия и обслуживание
Гарантийные условия распространяются на оборудование в соответствии с условиями продавца.
-
Гарантия
Срок гарантии и порядок обращения сообщаем по запросу — до оформления заказа.
Запросить условия по email -
Ремонтопригодность
Кабельные линии сегментированы: повреждённый 15‑метровый участок RG8/U заменяется отдельно.
-
Инструмент в комплекте
Комплект инструмента для монтажа и обслуживания входит в поставку.
Отзывы
Отзывы о комплекте
Брал в первую очередь из‑за работы сразу с 2,4 и 5,8 ГГц. На выездах не приходится каждый раз собирать отдельную схему под конкретный диапазон, это удобно. Корпус крепкий, по ощущениям сделан именно под полевые условия, а не чтобы лежать на столе.
Пользовался на открытой местности, где штатной связи уже начинало не хватать. Направленная антенна работает нормально, но к углу установки надо привыкнуть — просто поставить как попало и забыть не получится. Луч довольно узкий, зато когда навёл как надо, результат заметный.
Для меня главным было наличие четырёх усилительных каналов и нормальной выходной мощности. Собрали комплект один раз, дальше на объектах подключение занимает немного времени. Кабели RG8/U толстые, не самые удобные для переноски, зато выглядят надёжно и потери на них меньше, чем на тонких шнурках.
Вопросы
Частые вопросы
Краткие ответы на главное. Подробности — на отдельных страницах.
Что представляет собой Инкубатор 2.10?
Это двухдиапазонный выносной антенно-усилительный комплект для каналов управления БПЛА. В него входят наземный и антенный блоки, кабельные линии, крепления, блок питания и транспортировочный кейс.
Какие частоты поддерживает комплект?
Два рабочих диапазона: 2,4–2,5 ГГц и 5,0–5,925 ГГц. Стандарты — IEEE 802.11 a/b/g/n, ширина канала 20 / 40 / 80 МГц, тип связи — TDD.
Какая максимальная выходная мощность?
Не менее 40 dBm, что соответствует примерно 10 Вт. Значение относится к одному каналу; входная мощность усилителей — 0–26 dBm.
Сколько усилителей и антенн используется?
Усилителей четыре: два в наземном блоке и два в антенном. Антенны панельные направленные, встроены в антенный блок и работают с вертикальной и горизонтальной поляризацией.
Можно ли работать автономно?
Да. Наземный блок оснащён аккумулятором, автономность — до 15 часов. Заряжается и питается он через USB‑C, блок питания входит в комплект.
Какие кабели входят в комплект?
Шесть сегментов коаксиального кабеля RG8/U по 15 м с разъёмами N (male), два кабеля LLMR240 по 2 м для подключения пульта и силовой кабель 220 В длиной 50 м.
Как далеко можно вынести антенный блок?
Максимальный вынос антенны от оператора — до 45 м. Длина силового кабеля — 50 м.
С какими БПЛА совместим комплект?
В характеристиках указаны платформы DJI, Autel, UCO и цифровые FPV. Совместимость с конкретной моделью зависит от рабочих частот и конфигурации радиотракта — её стоит уточнить по email.
Какая гарантия предоставляется?
Гарантийные условия определяет продавец. Срок гарантии и порядок обращения сообщаем по запросу на info@incubator-2-10.ru.
Как получить коммерческое предложение?
Напишите на info@incubator-2-10.ru: укажите модель пульта или системы управления и нужное количество комплектов.
Консультация
Нужна консультация по комплекту «Инкубатор 2.10»?
Напишите, с каким пультом и в каких диапазонах вы работаете. Уточним совместимость, комплектацию и подходящую конфигурацию, подготовим коммерческое предложение.
Контакты
Как нас найти
- Адрес
- г. Москва, улица Озёрная, 10
- info@incubator-2-10.ru
Связь — только по электронной почте. Перед визитом напишите нам.
г. Москва, улица Озёрная, 10
